电力专用UPS电源

HD系列电力不间断电源功率容量覆盖了2KVA至10KVA，是一款专为电力系统变电站、大型工厂和水电站等使用环境较复杂而设计的纯在线不间断电源。它采用先进的高频开关技术设计，具有体积小、重量轻、效率高等传统电源所无法比拟之优点。

它特有的交、直流输入输出三方隔离设计理念，符合电力系统对接入直流系统设备的隔离要求。在线式设计，交流失压后零时间切换至直流系统逆变供电，保证输出无缝切换，确保重要设备安全运行。可多台设备并机运行，轻松实现N+X冗余及扩容需求。标准19”或25”英寸机架式结构设计，满足电力系统柜内安装需求

★高供电质量

采用DSP高速数字化矢量调制技术，即使在非线性负载下，也可以提供完美的正弦波电流宽广的电压输入范围，高水平的输入功率因数（0.98），明显减少无功污染。采用先进的高频PWM技术，DC/AC逆变电源输出纯净正弦波，适合容性、感性等各种类型的负载，满足一切需要稳定可靠、不间断纯净正弦波电源供电设备的要求。

采用双微处理器控制和先进的体编程技术，使逆变电源具有更强的实时性，以快速响应外部环境的变化，并保证整机控制线路更为简洁、可靠。高可靠性和安全性，具有开机自检功能，能及早发现逆变电源的故障隐患，避免造成损失。内部的静态电子旁路开关，当机器出现故障时，以毫秒级的转换时间将负载切换到旁路供电，以保证供电的不间断。

★先进的通讯技术

通过RS232通讯口或RJ45，在WINDOWS环境下，以图形方式提供全面、直观的逆变电源动态管理与控制界面，可在本地或远程获得状态显示

★无人值守功能

具备智能型无人值守功能，若发生市电与直流系统同时失压而造成设备停机，当市电或直流系统任一回路恢复供电，满足无人值守的要求。

★    工作原理描述

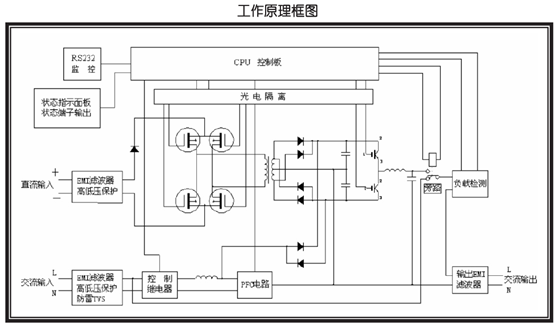

通过原理框图我们可以看出由于它的交直流在线零切换输出设计，无论是市电异常，还是市电正常，设备都是经过逆变向负载供电，它的输出始终是稳频、稳压的220V的纯正弦波交流电压，真正实现了不间断工作。同时由于拥有DSP的完善检测和保护功能，以及采用先进的逐一脉冲过流检测的逆变技术，使整机具有抗干扰能力强、稳频稳压精度高、失真度小、效率高、具有强大的通讯远程管理功能，是电力专用UPS更新换代的首选产品。

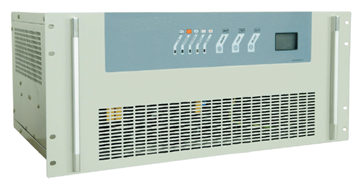

★    产品外形图

前面板

★双机热备份方式

双机热备份的原理：

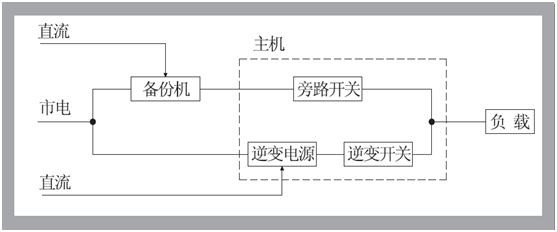

双机备份示意图，HD系列在线式UPS，除了具备传统在线式功能外，更为要求较高可靠度的用户着想，可以选用双机热备份，使故障率大大降低，有效提高电源的安全性与可靠性，为用户量重要的设备提供安全纯净的电力保障。用户可以使用两台UPS进行主、备份使用，当其中一台出现故障时，另一台则负责供电。即使出现了UPS故障，用户仍然可以使用到纯净、安全与稳定的电源，使断电的危险性降到很小。

在主机的交流旁路接入一台UPS，正常情况下，主机旁路开关断开，逆变开关闭合，由主机向负载供电；当主机因温度过高、逆变失败、主机损坏等原因发生故障时，备份机会无中断地投入，向负载供电。

冗余并机工作原理：

N+X是目前可靠的供电结构，N代表的是冗余的UPS数，X代表的是冗余的UPS数，也就是系统可以同时承受的故障UPS数。当X越大，系统的可靠度就会越高。对于讲究极高可靠度的使用场合，N+X是很佳的方式。

只需加装并机线，即可以进行至多8台UPS并联，来实现功率冗余（N+X）。
